Sensei TT1F Tablero de transferencia automática monofasico
Descripción:
Tablero de Transferencia Automática Monofásico SENSEI TT1F, apto para motogenerador ATT.
Para aplicar a los modelos SENSEI:
Aspectos Técnicos:
Tipo: Tablero de Transferencia Automática Monofásico SENSEI TT1F, exclusivo para motogeneradores SENSEI monofásicos ATT (Aptos para Tablero de Transferencia) con Cable de
Conexión Multipin exclusivo para conectarlo al tablero del motogenerador SENSEI ATT.
Funcionamiento:
El tablero TT1F se conecta por un lado a la red de la empresa proveedora de corriente y por el otro al motogenerador Sensei ATT.
Mientras la red provea energía quedará “en espera” (“stand by”) alimentando solamente el sistema de carga de la batería del generador.
Cuando se corte el servicio de red, el TT1F activará el cebador y arrancará el motogenerador ATT, una vez que este funcione durante unos 5 segundos habilitará la entrega de corriente. Si el motogenerador no arranca el TT1F lo reintentará hasta 3 veces en forma secuencial, aumentando de 3 a 5 segundos los tiempos de accionamiento del arranque. Si no puede arrancar en los 3 intentos se encenderá la luz indicadora de falla a la espera de que se verifique causa.
Cuando retorne el servicio de la red, el TT1F automáticamente transferirá la provisión de corriente a esta y mantendrá el motogenerador ATT funcionando 5 segundos sin carga.
Si no se quiere trabajar en Transferencia Automática, es factible de utilizarlo en forma Manual.

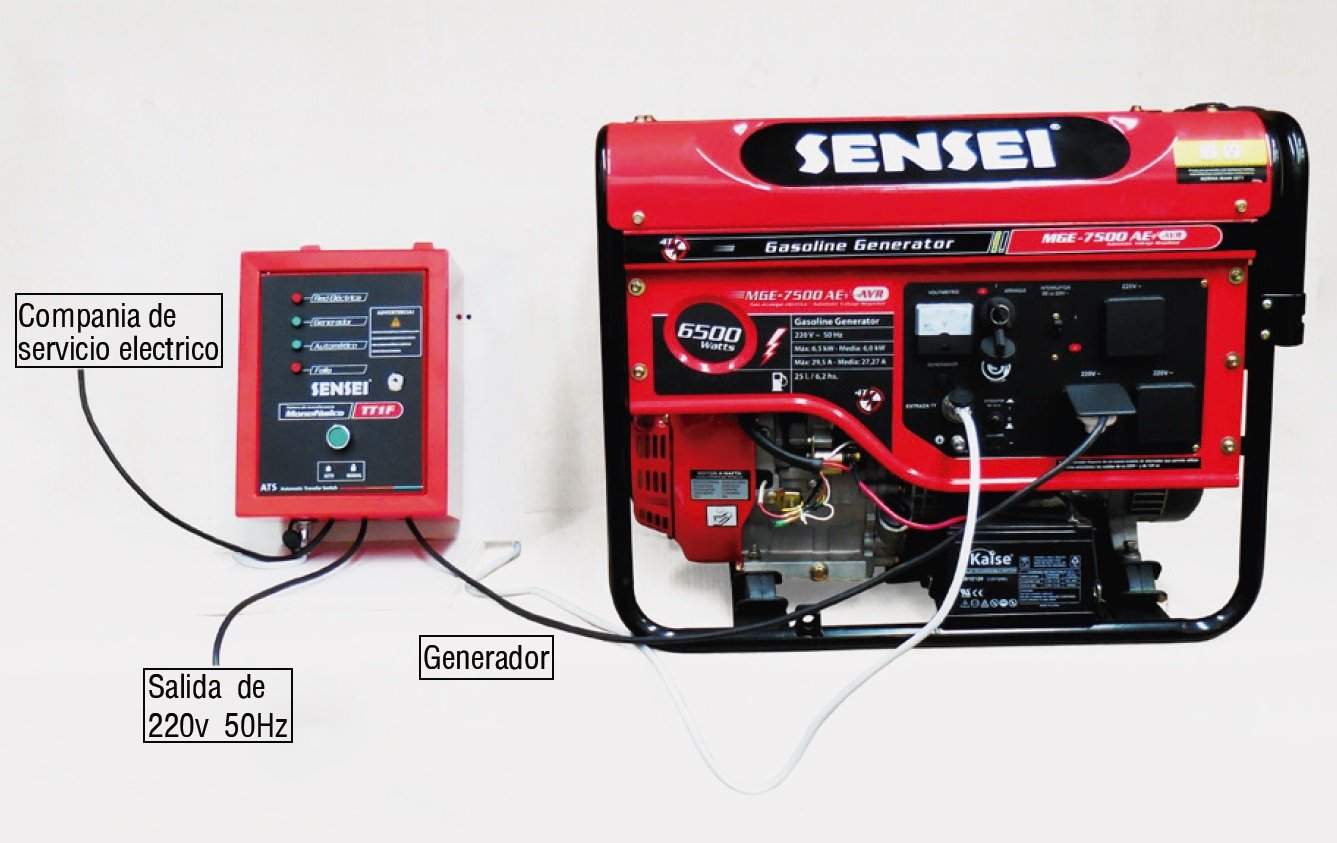

Diagramas de conexión:

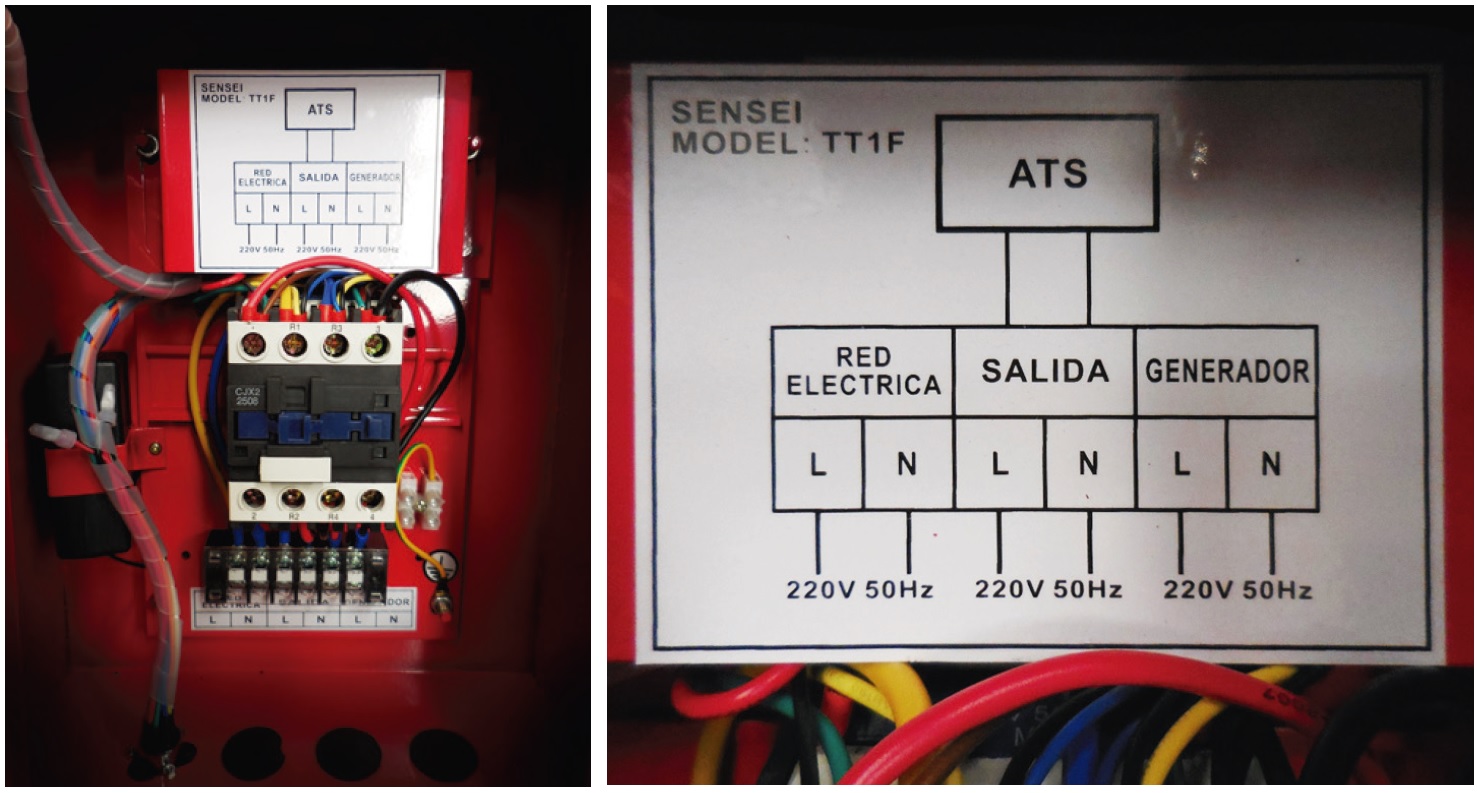

Imagen interior de tablero TT1F

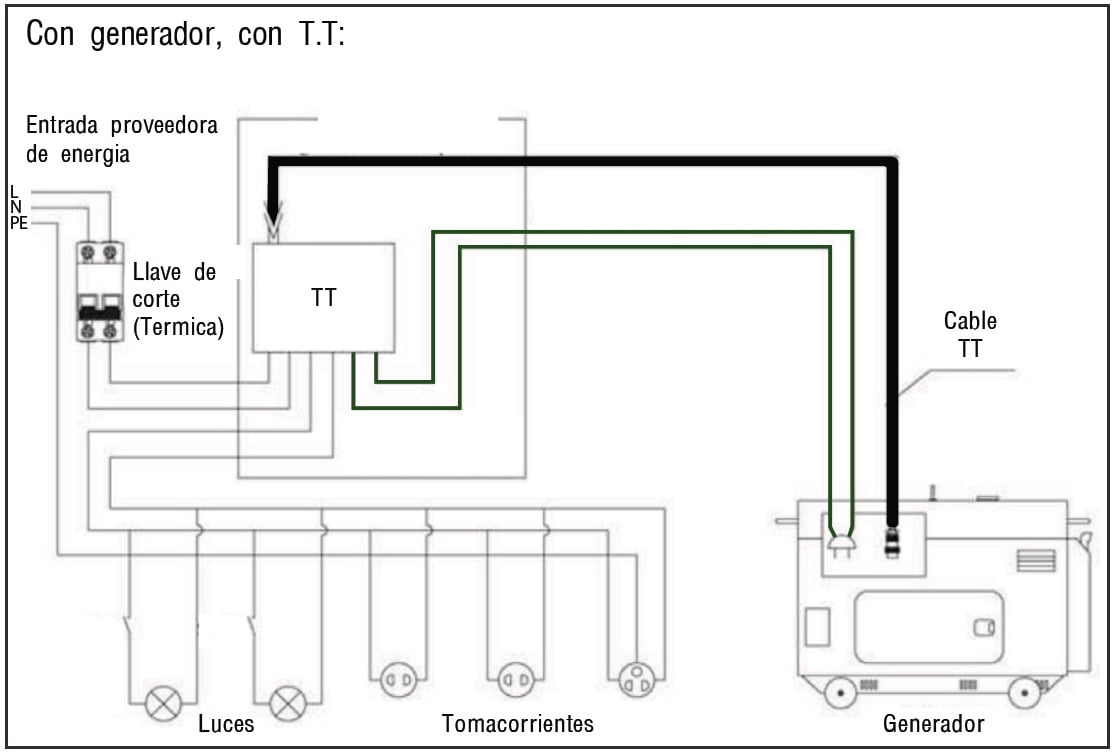

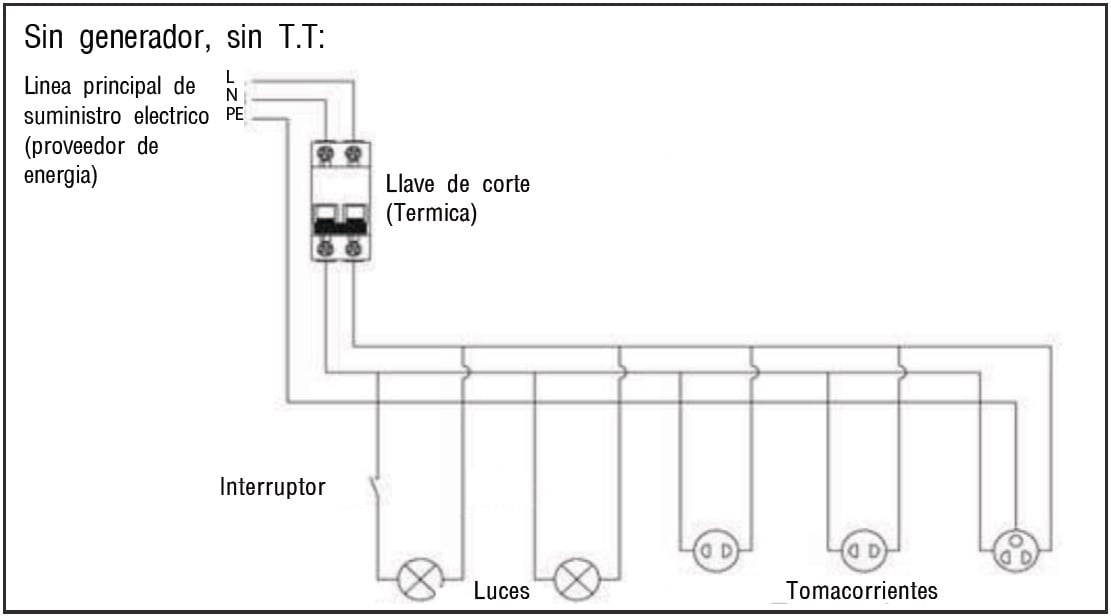

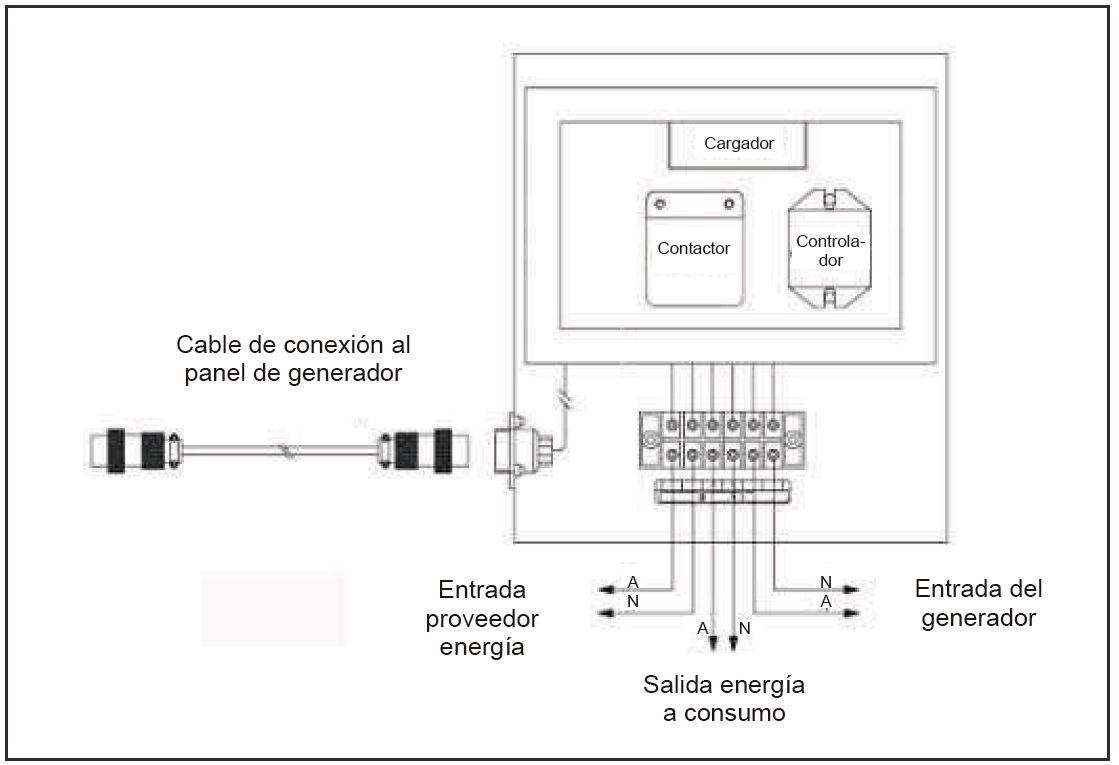

Conexion:
