Teejet Electrovalvula Reguladora de Caudal Brida 50 o 100 de Tipo R

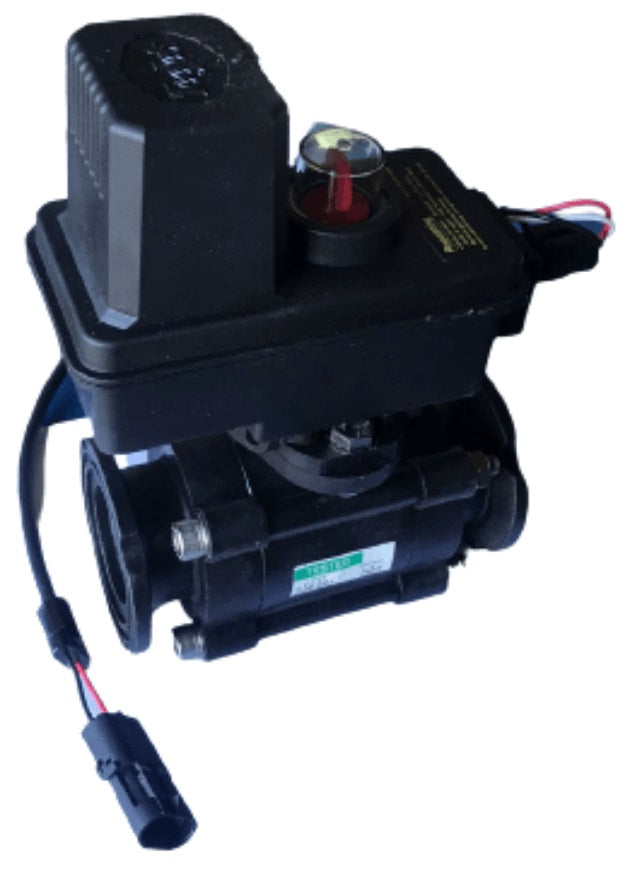

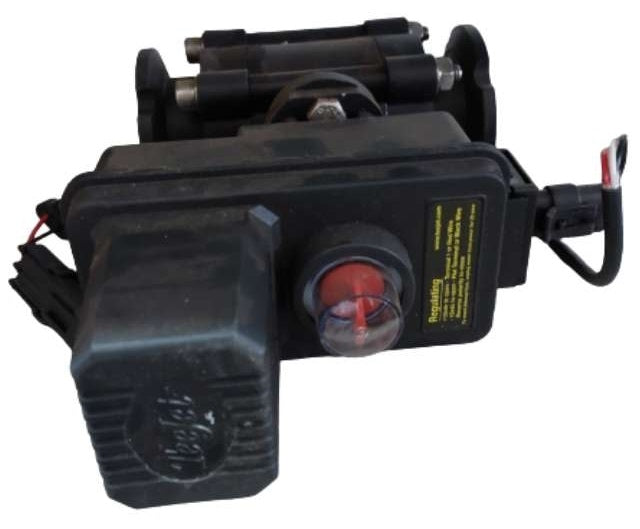

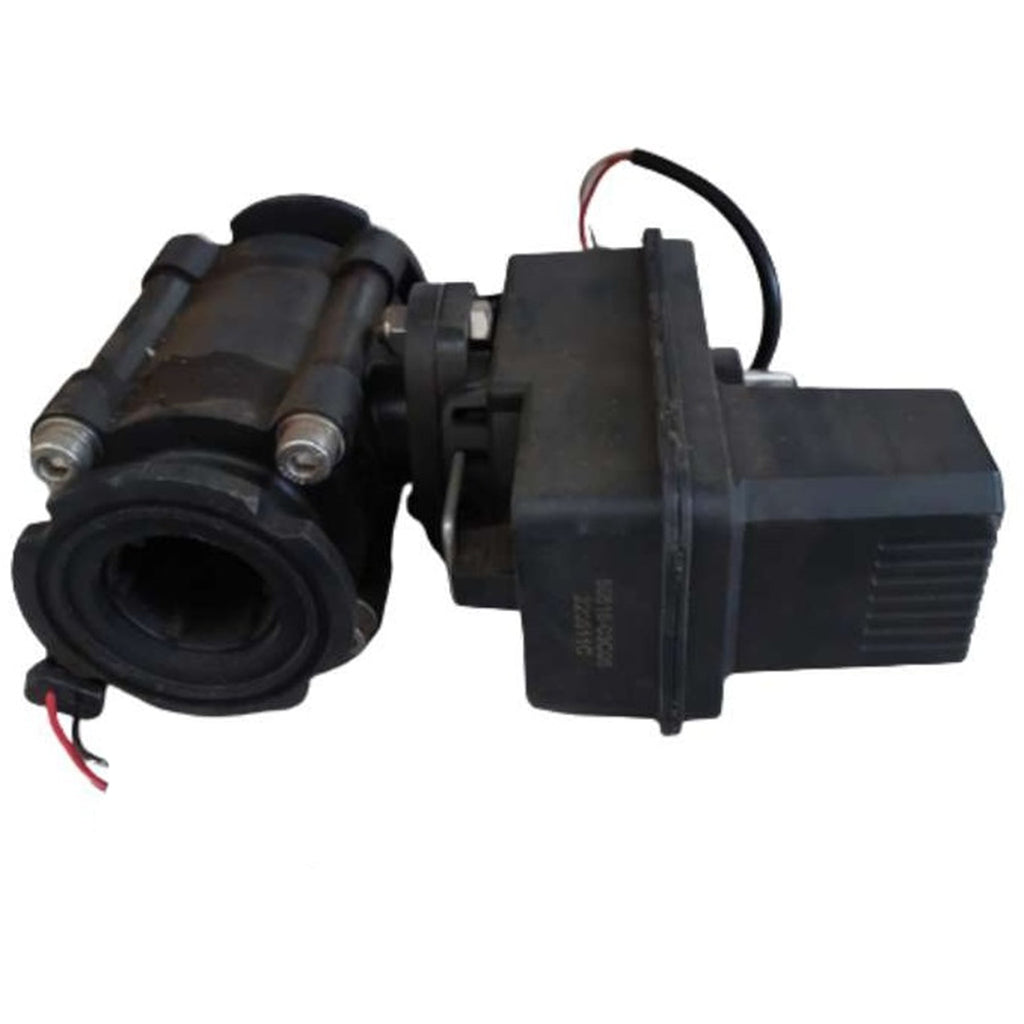

Teejet 346BR-2 reguladora de Caudal Brida 50 Tipo R

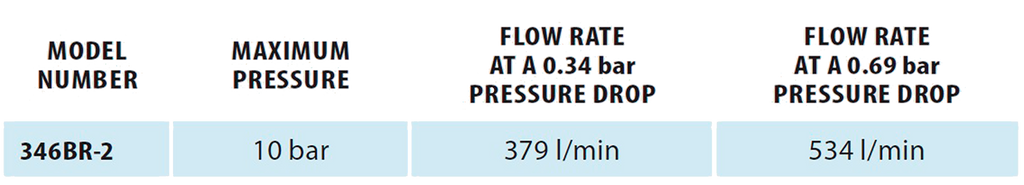

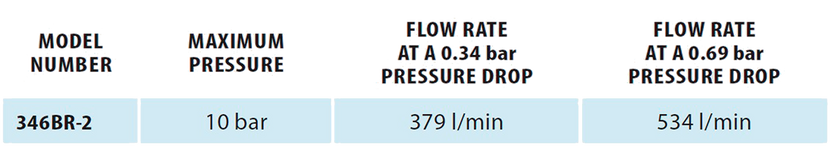

Caudales de trabajo:

Válvula reguladora de caudal Teejet

Los requisitos del sistema de una válvula reguladora dependerán de la cantidad a aplicar y la capacidad de la bomba del equipo.
Además, la válvula reguladora se puede utilizar en modo bypass o estrangulamiento.
En el modo de estrangulamiento, se aplicará el flujo a través de la válvula hacia las boquillas.
En el modo bypass, el exceso de flujo de la bomba se envía a recirculación.
Esta válvula funciona bien en los dos modos de trabajo.

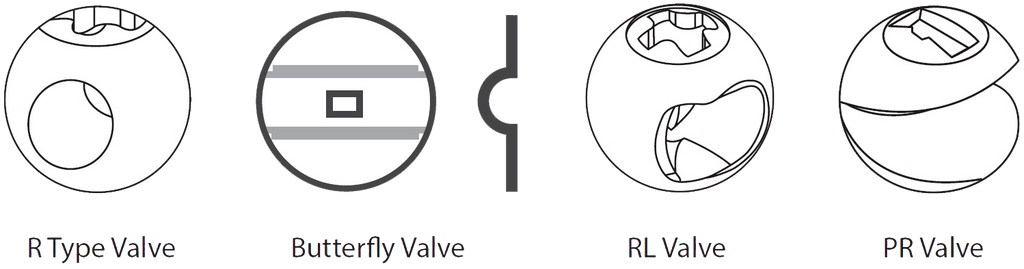

TIPOS DE VÁLVULAS REGULADORAS

Pueden varias según la forma especial de las esferas, hacen que la válvula reguladora responda mejor y sea capaz de trabajar con tasas de aplicación altas y bajas.
 La Mayoría de los pulverizadores agrícolas utilizan una válvula de bola de 2 vías o una válvula de mariposa.
Al considerar el tamaño de una válvula reguladora, la primera preocupación es comprender el funcionamiento de la válvula. La curva de flujo para determinar qué tan eficientemente regulará la válvula, esto ayudará a decidir el tipo de válvula a utilizar.

VÁLVULAS TIPO R Y DE MARIPOSA

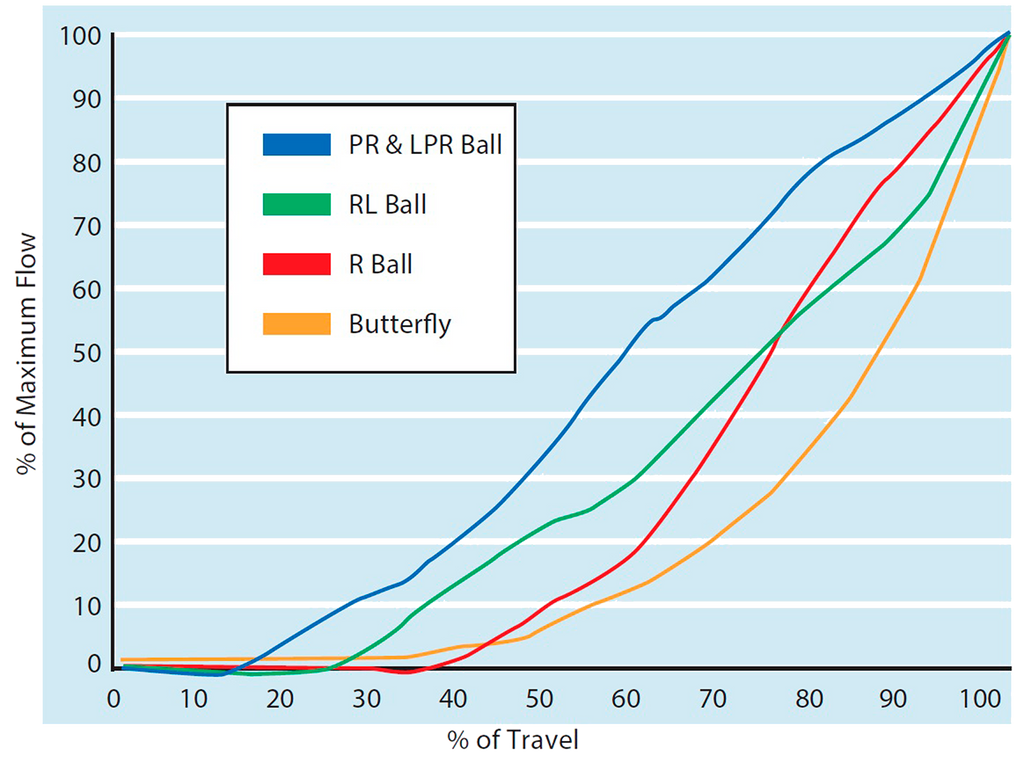

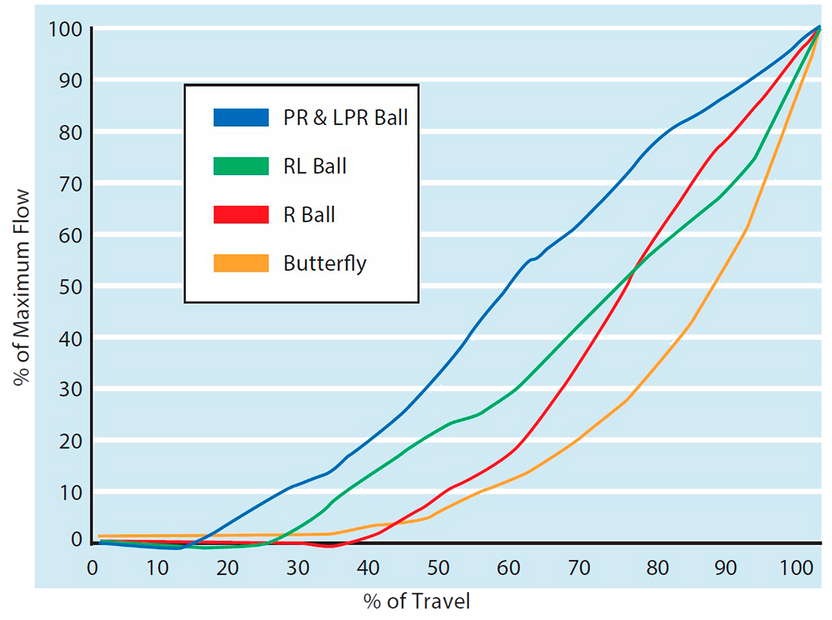

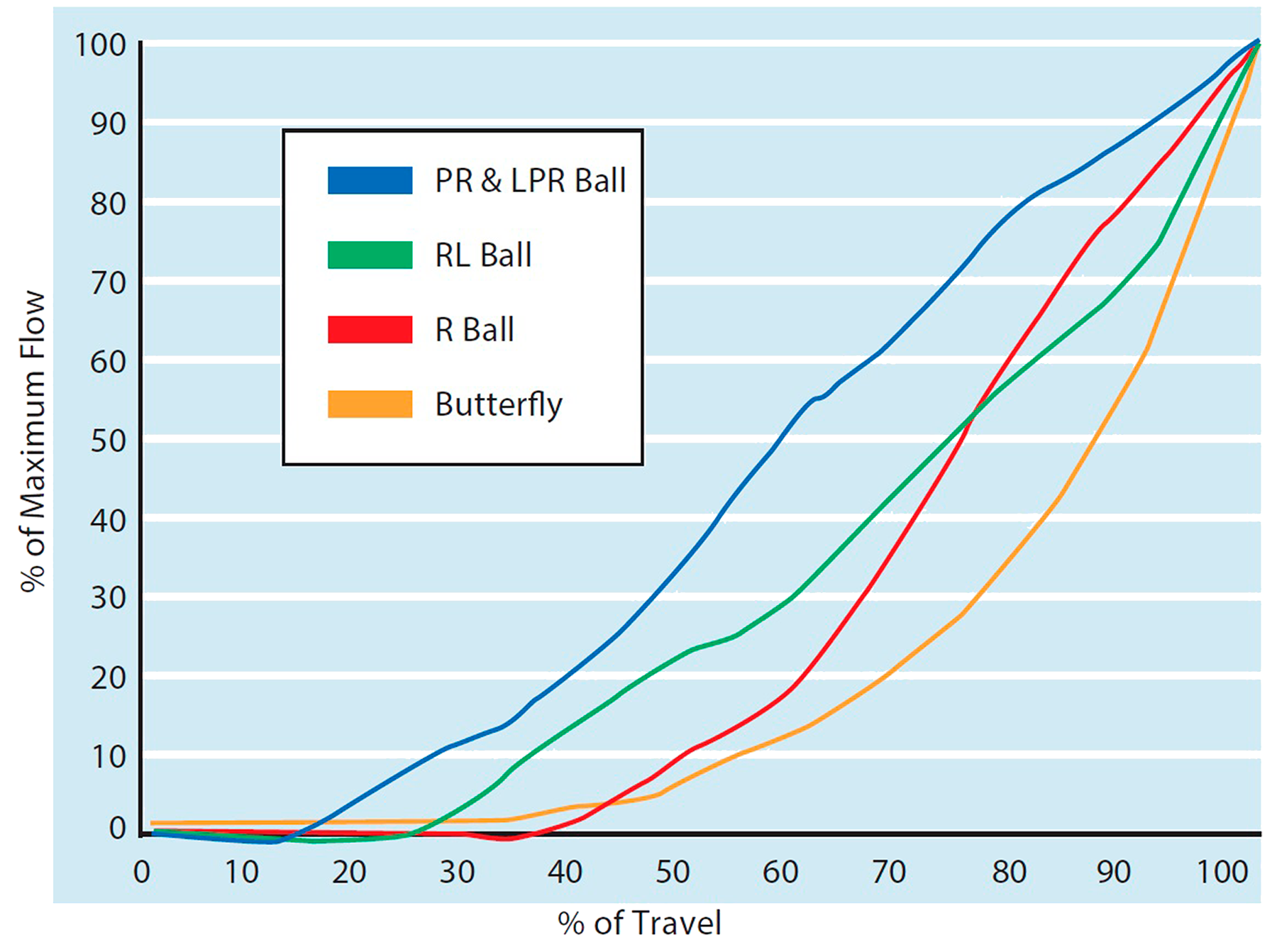

Como se muestra en el gráfico, la válvula de mariposa tiene la mayor parte les recorrido no lineal.
Curva de flujo para el último 1/3 (30°) del recorrido, lo que lleva a un aumento del 75% en el flujo a través de la válvula. La curva de bola recta de 2 vías “R” no es tan empinado, con el flujo a través de la válvula aumentando en un 60% en los últimos 30° de viaje. La bola “R”, sin embargo, tiene la desventaja adicional de no permitir un flujo significativo durante el primer 1/3 de su rotación. Dado que un pequeño cambio de rotación provoca un cambio significativo al utilizar estas válvulas, tratando de regular grandes Fluye cuando la válvula está dos tercios de su apertura total.
